SK-POLIR-125 - Набор для установки и полировки клеевых оптических коннекторов LC

Артикул: SK-POLIR-125
Товар не поставляется
Запросить аналоги
Вопрос менеджеру
Описание
Технические характеристики
Основные функции
Опции и аксессуары

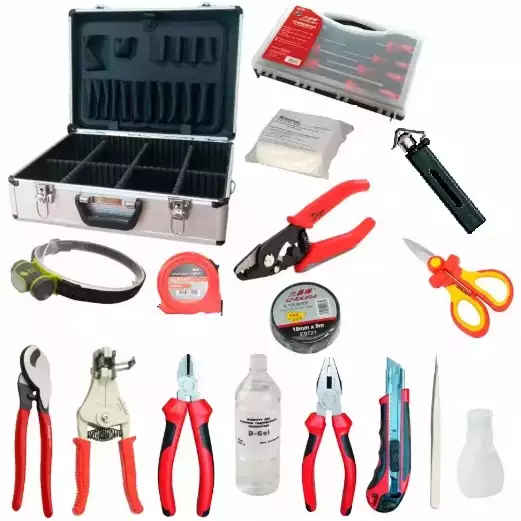

Комплектация набора изменилась! Новую комплектацию смотрите по ссылке!

SK-POLIR-125 - Набор для установки и полировки клеевых оптических коннекторов LC.

Назначение набора инструментов: разделка оптического кабеля, подготовка волокна к сварке, установка, полировка, визуальный контроль полировки и чистка клеевых оптических коннекторов LC.

Комплектация набора SK-POLIR-125:

  1. Микроскоп для контроля чистоты оптических коннекторов (FIS-F1VS400U)
  2. Стриппер для оптоволокна 125, 250, 900 мкм, 1.6 - 3 мм (JIC-375)
  3. Стриппер для снятия изоляции с проводов 0.4 - 1.3 мм (JIC-1626)
  4. Стриппер прищепка Jonard для резки модуля и трубок 1.2 - 7.5 мм (JIC-CSR-1575)
  5. Стриппер для снятия внешней изоляции кабеля 4.5 - 25 мм (PT-1822)
  6. Резец (скрайбер) ручной карбидный для оптического волокна (JIC-FS-616)
  7. Кримпер для обжима оптических коннекторов FC, ST, SC, LC, SMA (JIC-UC-8039)
  8. Кусачки Endura 150 мм (EN-E5242)
  9. Длинногубцы Endura 150 мм (EN-E5141)
  10. Ножницы Jonard из высокоуглеродистой стали, эргономичные (JIC-186)
  11. Нож с выдвижным секционным лезвием (EN-E7017)
  12. Коврик (рабочая поверхность) из мягкого материала (FIS-F10024)
  13. Подложка стеклянная для полировки оптических коннекторов 9" x 13" (FIS-F19111)
  14. Подложка для полировки оптических коннекторов полужёсткая (FIS-PP575)
  15. Диск для ручной полировки оптических коннекторов LC (FIS-F16930UN)
  16. Плёнка для ручной полировки оптических коннекторов 0.3 мкм (FIS-F1010203)
  17. Плёнка для ручной полировки оптических коннекторов 1 мкм (FIS-F101021)
  18. Плёнка для ручной полировки оптических коннекторов 5 мкм (FIS-F101025)
  19. Безворсовые салфетки Kim-Wipes (280 шт) (FIS-34-55)
  20. Приспособление для чистки оптических коннекторов (F1-7020)
  21. Набор палочек для чистки оптических разъемов FC, SC, ST (50 шт) (FIS-F1-0005)
  22. Изопропиловый спирт (пропанол, изопропанол-2), 1 литр (ROS-05397)
  23. Дозатор для спирта с помпой (FIS-F1007PL)
  24. Пинцет прямой 135 мм (EN-E9713)
  25. Набор проволочек для прочистки коннекторов (8 шт) (F1-8265)
  26. Отвертка универсальная 6 в 1 (крест, прямой шлиц, гаечный ключ) (JIC-SD-61)
  27. Мини отвертка универсальная 4 в 1 (PH0, PH00, SL 1.6 и 3.2 мм) (JIC-S-41)
  28. Ручка-маркер капиллярная Brady BFS-10 (120808-00037)
  29. Защитные очки (ROS-15688789)
  30. Органайзер для мелких деталей пластмассовый Stanley (ST-1-92-888)
  31. Линейка стальная 30 см (EN-E8064)
  32. Рулетка Stanley 3 м (ST-0-30-487)
  33.  Шприцы для эпоксидного клея, 25 шт. (FIS-5014733IRC25)
  34. Изолента черная 20 м, 19 х 0,13 мм, 3M Temflex™ 1300 (120805-00022)
  35. Сумка для инструмента Klauke KL-905L (450 x 340 x 200 мм) (KL905L)



   Оригинальные наборы СвязьКомплект собираются исключительно из профессиональных инструментов и приборов следующих производителей (торговых марок): Greenlee, TEMPO, Klauke, Jonard Tools, Jensen, FIS, Pressmaster, Stanley, Streamlight, 3М, Grandway, Endura, Kabifix, Softing IT Networks, VIAVI, TEMPO, Paladin Tools, Chemtronics. Использование комплектующих других производителей не допускается.
   В случае отсутствия основных комплектующих набора, могут быть использованы равноценные замены, аналогичные по техническим характеристикам и только от производителей (торговых марок) входящих в вышеуказанный перечень.

Технические характеристики комплектующих набора SK-POLIR-125:

Артикул Описание
1 FIS-F1VS400U Микроскоп для контроля чистоты оптических коннекторов
400х кратное увеличение
Встроенный фильтр ИК излучения
Коаксиальная подсветка, белый светодиод 100 000 часов работы
Показывает царапины, дефекты и загрязнения оптических коннекторов
40 часов работы от батарей
2,5 мм и 1,25 мм адаптеры в комплекте (для коннекторов FC, SC, ST, LC)
Эргономичная мягкая рукоятка
Резиновый окуляр
Батареи щелочные ААА – 3 шт
Вес: 0.6 кг
Габариты: 225 х 60 х 35 мм
2 JIC-375 Стриппер для зачистки оптического волокна JIC-375
Снятие покрытия с патч-корда диаметром 2-3 мм.
Снятие покрытия с пигтейла - 900 мкм.
Снятие буферный слой (лака) 250 мкм. с оптического волокна 125 мкм.
Рукоятка из термопластичного каучука.
Цвет рукояти Желтый.
Длина 152 мм. Вес 140 г.
3 JIC-1626 Стриппер для снятия изоляции с проводов 0.4 - 1.3 мм
Снятие изоляции с проводов 0.4 - 1.3 мм (10-22 AWG)
Приспособление для резки провода
Рукоятки с мягким покрытием
Возвратная пружина
Фиксатор закрытого положения
4 JIC-CSR-1575 Стриппер прищепка Jonard CSR-1575
Тип реза: продольный и поперечный
Разделка оптического кабеля, модуля, защитных трубок от 1.2 до 7.5 мм.
Регулируемая глубина реза изоляции
Съемный V-образный блок. Заменяемые лезвия.
Вес 60 г.
5 PT-1822 Стриппер для снятия внешней изоляции с кабелей 4.5 - 25 мм.
Удаление оболочки с кабеля диаметром 4.5 - 25 мм
Поперечный и продольный рез изоляции
Подпружиненная скоба для вдавливания ножа в изоляцию кабеля
Регулировочный винт для точной настройки скобы под разный диаметр кабеля
Регулировка глубины реза
Заменяемые лезвия
6 JIC-FS-616 Резец (скрайбер) ручной карбидный для оптического волокна
Материал лезвия: карбидная сталь
Ширина лезвия: 6 мм
Угол заточки 35 градусов
Металлический корпус с крышкой
Клипса держатель
Материал корпуса: металл
Длина инструмента: 5-1/4 "(133.35 мм)
Диаметр корпуса: 0/41"(10.41 мм)
Вес: 0,08 фунта (36.29 г)
7 JIC-UC-8039 Кримпер для обжима оптических коннекторов FC, ST, SC, LC, SMA, MT-RJ
Обжим оптических коннекторов  FC, ST, SC, LC, SMA и MT-RJ
Отверстия для обжима: 3.84 мм, 4.52 мм, 3.40 мм, 3.53 мм, 4.83 мм
Профиль обжима: шестигранник
Изогнутая форма головки для снижения нагрузки на запястье
Эргономичная рукоятка
Длина: 241 мм.
Вес: 655 г.
8 EN-E5242 Кусачки
Стандартное исполнение
Легированная Cr-V сталь
Двухкомпонентные рукоятки
Длина инструмента: 150 мм
9 EN-E5141 Длинногубцы
Стандартное исполнение
Хром-ванадиевая сталь
Плавный ход челюстей
Эргономичные двухкомпонентные рукоятки
Длина инструмента: 150 мм
10 JIC-186 Ножницы Jonard из высокоуглеродистой стали с эргономичными ручками
Ножи из высоко углеродистой нержавеющей стали (HRC 58-60)
Зубчатые нескользящие лезвия
Эргономичные двухкомпонентные (нейлон/сантопрен) рукоятки
Регулировочный винт с защитным колпачком
Вес 116 грамм. Длина 152 мм.
11 EN-E7017 Нож с выдвижным секционным лезвием
Габариты лезвия: 18 х 100 х 0,5 мм.
Количество секций лезвия: 8 шт
Двухкомпонентная рукоятка
Шесть сменных лезвий в комплекте
12 FIS-F10024 Коврик (рабочая поверхность) из мягкого материала
Габариты: 559 х 356 мм (22" X 14")
Цвет: чёрный
13 FIS-F19111 Подложка стеклянная для полировки оптических коннекторов 9" x 13"
Материал: безопасное стекло
Толщина стекла: 6.35 мм
Резиновые ножки
Габариты: 229 х 330 х 12.7 мм (9" x 13")
Вес: 1.06 кг
14 FIS-PP575 Подложка для полировки оптических коннекторов полужёсткая
Габариты: 146 х 146 мм (5.75" х 5.75")
Толщина: 3.2 мм (1/8")
Твёрдость: 70 (по дюрометру)
15 FIS-F16930UN Диск для ручной полировки оптических коннекторов LC, универсальный 1,25 мм
Назначение: ручная полировка торцов коннекторов волоконно-оптического кабеля
Совместимые коннектор: LC/MU
Тип отверстия шайбы: универсальное 1,25 мм
Материал изготовления: металл
16 FIS-F1010203 Плёнка для ручной полировки оптических коннекторов 0.3 мкм
Зернистость: 0.3 мкм
Абразивный материал: оксид алюминия
Габариты: 228.6 х 152.4 мм (9" x 6.5")
Количество в упаковке: 25 шт
17 FIS-F101021 Плёнка для ручной полировки оптических коннекторов 1 мкм
Зернистость: 1 мкм
Абразивный материал: оксид алюминия
Габариты: 228.6 х 152.4 мм (9" x 6.5")
Количество в упаковке: 25 шт
18 FIS-F101025 Плёнка для ручной полировки оптических коннекторов 5 мкм
Зернистость:  5 мкм
Абразивный материал: карбид кремния
Габариты: 228.6 х 152.4 мм (9" x 6.5")
Количество в упаковке: 25 шт
19 FIS-34-55 FIS Kim-Wipes - безворсовые салфетки (280 шт)
Количество салфеток в 1 пачке: 280 штук. Цвет: белый.
Размер салфетки в развернутом виде: 112 х 214 мм (4.4" x 8.4")
Удобная коробка для последовательного извлечения салфеток
Поглощает на 18% больше воды, чем аналогичные подобные продукты
Абсорбирует воду на 24% быстрее
Низкая ворсистость, нежная текстура для бережной протирки
20 F1-7020 Приспособление для чистки оптических коннекторов
Очищает оптоволоконные коннекторы, патч-корды, пигтейлы
Удаляет пыль, масло, грязь и влагу
Рассеивает статические заряды коннекторов
Возможна замена чистящей ленты
Крышка для защиты ленты от загрязнений
21 FIS-F1-0005 Набор палочек для чистки оптических разъемов FC, SC, ST (50 шт)
Чистка оптических адаптеров и патчпанелей FC, SC, ST (2,5 мм)​.
Количество палочек в упаковке: 50 шт.
Общая длина чистящей палочки 155 мм.
Длина чистящей головки 13 мм.
Использование в сухом виде и совместно с изопропиловым спиртом.
Сертифицировано согласно стандарта ISO 9001-2008.
22 ROS-05397 Изопропиловый спирт (пропанол, изопропанол-2), 1 литр
Протирка оптических волокон перед сваркой.
Чистка оптических коннекторов и портов.
23 FIS-F1007PL Дозатор для спирта с помпой
Материал: полиэтилен высокой плотности.
Подходит для многих растворителей.
Частично прозразная бутылка для контроля остатка жидкости.
Легкое наполнение бутылки.
Порционная подача спирта при смачивании безворсовых салфеток.
Защитная крышка.
Поворотный замок исключающий случайное нажатие при транспортировке.
Не содержит мелалических элементов.
Цвет: белый.
Объем: 250 мл.
24 EN-E9713 Пинцет прямой
Длина инструмента: 135 мм
Материал инструмента: нержавеющая сталь
25 F1-8265 Набор проволочек для прочистки коннекторов (8 шт)
Проволока стальная струнная
Назначение: удаление сломанного оптического волокна из коннектора
Длина: 76 мм. Диаметр: 0.1 мкм
Количество: 8 шт
26 JIC-SD-61 Отвертка универсальная 6 в 1 (крест, прямой шлиц, гаечный ключ)
Функции: крестовая отвертка, плоская отвертка и гаечный ключ
Размер крестовой отвертки Phillips: PH1 и PH2
Размер плоской отвертки 3/16"(4.76 мм) и 9/32" (7.14 мм)
Размер гаечного ключа: 5/16 "(8 мм) и 1/4" (6 мм)
Устойчивый к коррозии вал
Намагниченные наконечники
Ручка из мягкой резины
Отделка: полированная
Стандарты: ASME / ANSI
Общая длина 190.5 мм
Масса 179.62 г
27 JIC-S-41 Мини отвертка 4 в 1 (PH0, PH00, SL 1.6 и 3.2 мм) в виде ручки с клипсой
Тип шлица: Phillips (крест), Slotted (прямой).
Размеры крестовых бит Phillips: PH0, PH00.
Размеры прямых бит Slotted: 1/8" (3.18 мм), 1/16" (1.58 мм).
Клипса держатель.
Цвет: синий.
Длина: 133 мм.
Вес: 14 гр.
28 120808-00037 Brady BFS-10 - ручка-маркер капиллярная
Маркировка кабелей и проводов.
Паста маркера устойчива к маслам, выцветанию и истиранию.
Цвет маркера черный.
29 ROS-15688789 Защитные очки
30 ST-1-92-888 Органайзер для мелких деталей "OPP Organiser" пластмассовый.
Компактный и легкий, поможет удобно хранить инструменты.
Размеры: 21 x 3.5 x 11.5 см.
31 EN-E8064 Линейка стальная 30 см
Материал: нержавеющая сталь
Габариты: 300 x 25 мм
32 ST-0-30-487 Рулетка измерительная. Длина 3 м
Эргономичный пластиковый корпус
Зажим для крепления рулетки к поясу
Подвижный крючок True Zero для точных внутренних и внешних измерений
Класс точности II
33 FIS-5014733IRC25  Шприцы для эпоксидного клея, 25 шт.
Шприц для эпоксидного клея
Назаначение: подача клея при сборке оптических коннекторов
Специальные дозаторы (иглы) для облегчения ввода эпоксидной смолы
Количество в упаковке: 25 шт
34 120805-00022 Изоляционная лента 3M Temflex™ 1300, черная, 20 м, 19 х 0,13 мм
Материал: черный  диэлектрический поливинилхлорид
Толщина 0,13 мм, Ширина 19 мм, Длина 20 м.
Клеевой слой на основе каучука, чувствительный к давлению
Совместима с изоляцией из твердых диэлектриков
Стойкость к истиранию, воздействию влаги, щелочей, кислот и погодным условиям
Пригодна для использования внутри помещений и на открытом воздухе
Лента соответствует стандарту IEC 60454-3-1 - 1/F-PVCP/602
35 KL905L KL-905L - прочная сумка для инструмента.
Материал: особо прочный нейлон, Влагостойкое основание.
2 основных отсека на молнии.
11 карманов под губцевый инструмент.
12 посадочных мест для отверток, пинцетов.
3 кармана на молнии для мелких комплектующих.
5 дополнительных карманов для инструмента или аксессуаров.
Предусмотрено место для размещения документации, ноутбука, ручек.
Держатель для ключей, съемная паллета.
Внутренние размеры: 440 x 320 x 180 мм, внешние: 450 x 340 x 200 мм.
  1. Снятие внешней изоляции оптического кабеля
  2. Удаление силовых элементов и кевларовых нитей
  3. Удаление защитных буферных трубок 2 - 3 мм
  4. Удаление защитного слоя 900 мкм
  5. Удаление буферного лака 250 мкм с волокна 125 мкм
  6. Протирка оптического волокна от остатков лака и гидрофобного заполнителя
  7. Порционная подача эпоксидного состава в клеевой коннектор
  8. Скалывание оптического волокна карбидным скрайбером
  9. Полировка оптических коннекторов LC плёнками разной зернистости
  10. Визуальный контроль качества полировки ручным микроскопом

Комплектация набора инструментов SK-POLIR-125:

Наименование Артикул Производитель
1 Микроскоп для контроля чистоты оптических коннекторов FIS-F1VS400U FIS
2 Стриппер для оптоволокна 125, 250, 900 мкм, 1.6 - 3 мм JIC-375 Jonard
3 Стриппер для снятия изоляции с проводов 0.4 - 1.3 мм JIC-1626 Jonard
4 Стриппер прищепка Jonard для резки модуля и трубок 1.2 - 7.5 мм JIC-CSR-1575 Jonard
5 Стриппер для снятия внешней изоляции кабеля 4.5 - 25 мм PT-1822 Greenlee
6 Резец (скрайбер) ручной карбидный для оптического волокна JIC-FS-616 Jonard
7 Кримпер для обжима оптических коннекторов FC, ST, SC, LC, SMA JIC-UC-8039 Jonard
8 Кусачки Endura 150 мм EN-E5242 Endura
9 Длинногубцы Endura 150 мм EN-E5141 Endura
10 Ножницы Jonard из высокоуглеродистой стали, эргономичные JIC-186 Jonard
11 Нож с выдвижным секционным лезвием EN-E7017 Endura
12 Коврик (рабочая поверхность) из мягкого материала FIS-F10024 FIS
13 Подложка стеклянная для полировки оптических коннекторов 9" x 13" FIS-F19111 FIS
14 Подложка для полировки оптических коннекторов полужёсткая FIS-PP575 FIS
15 Диск для ручной полировки оптических коннекторов LC FIS-F16930UN FIS
16 Плёнка для ручной полировки оптических коннекторов 0.3 мкм FIS-F1010203 FIS
17 Плёнка для ручной полировки оптических коннекторов 1 мкм FIS-F101021 FIS
18 Плёнка для ручной полировки оптических коннекторов 5 мкм FIS-F101025 FIS
19 Безворсовые салфетки Kim-Wipes (280 шт) FIS-34-55 FIS
20 Приспособление для чистки оптических коннекторов F1-7020 FIS
21 Набор палочек для чистки оптических разъемов FC, SC, ST (50 шт) FIS-F1-0005 FIS
22 Изопропиловый спирт (пропанол, изопропанол-2), 1 литр ROS-05397 Поставщик
23 Дозатор для спирта с помпой FIS-F1007PL FIS
24 Пинцет прямой 135 мм EN-E9713 Endura
25 Набор проволочек для прочистки коннекторов (8 шт) F1-8265 FIS
26 Отвертка универсальная 6 в 1 (крест, прямой шлиц, гаечный ключ) JIC-SD-61 Jonard
27 Мини отвертка универсальная 4 в 1 (PH0, PH00, SL 1.6 и 3.2 мм)  JIC-S-41 Jonard
28 Ручка-маркер капиллярная Brady BFS-10 120808-00037 Brady
29 Очки защитные ROS-15688789 поставщик
30 Органайзер для мелких деталей пластмассовый Stanley ST-1-92-888 Stanley
31 Линейка стальная 30 см EN-E8064 Endura
32 Рулетка Stanley 3 м ST-0-30-487 Stanley
33  Шприцы для эпоксидного клея, 25 шт. FIS-5014733IRC25 FIS
34 Изолента черная 20 м, 19 х 0,13 мм, 3M Temflex™ 1300 120805-00022
35 Сумка для инструмента Klauke KL-905L (450 x 340 x 200 мм) KL905L Klauke
