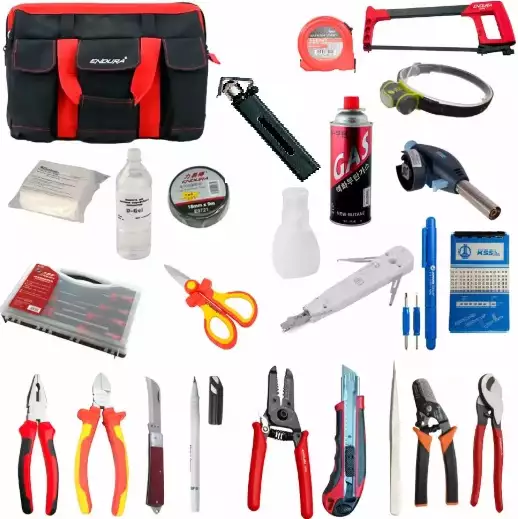

НИМ-Эксперт-М (в сумке) - Набор инструментов для монтажа оптического кабеля прекрасно подходит для разделки оптического кабеля и подготовки его к сварке. Оптимально подобранный инструмент самого высокого качества и надежности поможет зачистить внешнюю изоляцию кабеля, смыть гидрофоб, обрезать силовые элементы (проволоки, стальной трос, стекло пруток), перерезать кевларовые нити, удалить защитные модули, зачистить волокно от лака. Также в набор для отики входит такой ручной инструмент как отвертки, плоскогубцы, бокорезы, ножовка по металлу, газовая горелка для термоусадки и др. Этот набор, на протяжении многих лет, является одним из самых востребованных специалистами в области монтажа ВОЛС. Инструмент поставляется в очень качественной сумке с влагостойким основанием, отсеком для документов формата А4 и множеством карманов.
Оригинальные наборы СвязьКомплект собираются исключительно из профессиональных инструментов и приборов следующих производителей (торговых марок): TEMPO, Grandway, Endura,Paladin Tools, Chemtronics.
Производитель оставляет за собой право вносить незначительные изменения в состав набора.
№ | Наименование | Артикул |
1 | Дозатор для спирта 250мл с помпой
|
ROS-130707-00031 |
2 | Кабелерез Endura E5284 (Cr-V; кабель 1 - 13 мм; длина 250 мм)
|
EN-E5284 |
3 | Набор отверток Endura E1172 (Cr-Mo), 8 шт
|
EN-E1172 |
4 | Ножовка по металлу Endura E7054 (393 мм)
|
EN-E7054 |
5 | Газ для горелок LUXLITE 220 мл ISObutane | ROS-2505 |
6 | Маркеры для кабеля наклеивающиеся WMB-3
|
WMB-3 |
7 | Endura E7036 - ножницы монтажные
|
EN-E7036 |
8 | Стриппер PT-1171 (5 в 1)
|
PT-1171 |
9 | Горелка-насадка газовая TORCH 915 пьезоподжиг | ROS-TORCH-915 |
10 | Стриппер Endura E5803 (0,6-2,6 мм)
|
EN-E5803 |
11 | Бокорезы Endura E5381 в исполнении VDE, 152 мм
|
EN-E5381 |
12 | Пассатижи Endura E5352 (German Style; Cr-V, 176 мм)
|
EN-E5352 |
13 | Перманентный быстросохнущий маркер Brady BFS-10, толщина пера 0.75 мм
|
BR-BFS-10 |
14 | Жидкость для снятия гидрофобного заполнителя D'GEL, 1 литр
|
ROS-00026 |
15 | Сумка для инструмента Endura E8349 (430x230x280 мм)
|
EN-E8349 |
16 |
ITool - Инструмент специальный монтажный LSA-PLUS
|
ITool |
17 | Изоляционная лента Endura E9721 (винил; черная; 18мм x 9м)
|
EN-E9721 |
18 | Jonard S-41 - мини отвертка 4 в 1 (PH0, PH00, SL 1.6 и 3.2 мм) в виде ручки с клипсой
|
JIC-S-41 |
19 | Универсальный стриппер 4,5-25 мм
|
PT-1822 |
20 | Рулетка измерительная Endura E8012 (3м; 16мм)
|
EN-E8011 |
21 | Дозатор спирта FIS
|
FIS-F1007PL |
22 | Нож кабельный Endura E7022 (121 / 80 мм)
|
EN-E7022 |
23 | Пинцет Endura E9713
|
EN-E9713 |
24 | Фонарь налобный Endura E9392 (2 Вт)
|
EN-E9392 |
25 |
Салфетки безворсовые Chemtronics 6704F (102х102 мм; 100 шт)
|
TE-6704F |
Технические характеристики комплектующих набора НИМ-Эксперт-М: |
||
№ | Артикул | Описание |
1. | GT-1917-SS |
Стриппер для зачистки проводов диаметром 0.4 - 1.3 мм Снятие изоляции с провода 0.4 - 1.3 мм (0.4/0.5/0.65/0.8/1.0/1.3) Функции: удаление изоляции с жил, резка жил, пассатижи. Длина: 157 мм. Вес: 57 г. Диаметр жилы (одна жила) 0,4 - 1,29 мм (16 - 26 AWG) Сечение жилы (одна жила) 0,13 - 1,31 мм² Диаметр жилы (многожильный) 0,32 - 1,02 мм (18 - 28 AWG) Сечение жилы (многожильный) 0,82 - 0,08 мм² Материал инструмента: нержавеющая сталь |
2. | GT-0652-26 |
Greenlee GT-0652-26 - нож монтажный для разделки кабеля. Нержавеющая сталь 440С Специальная форма лезвия для удобной работы с изоляцией кабеля Ручка, отделанная деревом Длина лезвия 57 мм. Длина ручки 82 мм. |
3. | 120805-00022 |
Изоляционная лента 3M Temflex™ 1300, черная, 20 м, 19 х 0,13 мм Материал: черный диэлектрический поливинилхлорид Толщина 0,13 мм, Ширина 19 мм, Длина 20 м. Клеевой слой на основе каучука, чувствительный к давлению Совместима с изоляцией из твердых диэлектриков Стойкость к истиранию, воздействию влаги, щелочей, кислот и погодным условиям Пригодна для использования внутри помещений и на открытом воздухе Лента соответствует стандарту IEC 60454-3-1 - 1/F-PVCP/602 |
4. | BUTAN | Баллон с газом 220г. одноразовый (для горелок) |
5. | TOR-WS-504C |
Горелка газовая TORCH WS-504C Тип топлива: баллоны с газом (бутан). Используется в паре с одноразовыми газовыми баллонами емкостью 220 грамм. Способна разогреться до температуры 1300 С. Возможности сварка, пайка, разогрев деталей и строительных материалов. Корпус из металла и пластика. Пьезо-розжиг и регулировка пламени. |
6. | FIS-F1007PL |
Дозатор для спирта с помпой Порционная подача спирта при смачивании без ворсовых салфеток. Защитная крышка. Поворотный замок исключающим случайное нажатие при транспортировке. Вместимость 250 мл (226 г) |
7. | ROS-00026 |
D-Gel - жидкость для удаления гидрофобного заполнителя (1 литр) Жидкость для удаления гидрофобного заполнителя (1 л) Низкая летучесть. Безопасен для ПВХ-пластиков и оптического волокна. Хорошие моющие свойства по отношению к маслам, жирам, саже . Удаляет силиконовые гидрофобизирующие наполнители при зачистке кабеля. Не проводит электрический ток. Температура вспышки более 60°С. Не вызывает коррозии металлических поверхностей. Не содержит хлорированных углеводородов, разрушающих озоновый слой. Обладает водо-вытесняющими свойствами. |
8. | GT-722 |
Кабелерез для стального провода и тросов Greenlee 722 Резка стальных проводов и тросов, авиационных тросов. Выполнен из кованной стали с последующей закалкой. Возможности реза мягкого стального троса и провода до 6 мм. Возможности реза авиационного троса до 5 мм. Возможности реза провода из твёрдой стали до 5 мм. Длина 200 мм. Вес 450 г. |
9. | ST-0-84-004 |
Кусачки электрика MaxSteel изолированные VDE 1000V повышенной прочности. Изолированные VDE 1000V. Доведенные вручную и индукционно закаленные режущие кромки. Изготовлены ковкой с последующей термообработкой из высокохромистой стали. Изолированные рукоятки из двух материалов. Особая конструкция оси обеспечивает легкость резания. Длина 180 мм. Вес 246 г. |
10. | FIS-47995 |
Лупы увеличительные - 5 шт. Кратность: 2x, 3x, 5x, 7x, 10x. Материал корпуса: легкий пластик. Количество: 5 шт |
11. | WMB-3 |
Маркеры для кабеля наклеивающиеся WMB-3 В блокноте 10 листов с числами от 1 до 45. Назначение: Маркировка кабеля или элементов СКС. Защитная пленка предохраняет маркеры от загрязнения. Рабочая температура: от -40 до 75°C. Размеры упаковки: 14.7 x 8.3 x 1 см. Вес 0.039 кг. |
12. | ST-STHT0-60209 |
Набор отверток Stanley Essential 6 шт. Крестообразный шлиц: PH1 x 75 мм, PH2 x 100 мм Прямой шлиц Sl: 5.5 x 100 мм, 4 x 100 мм, 6.5 x 100 мм, 8 x 175 мм Стержень из хромованадиевой стали Отверствие рукоятке для хранения Закаленный наконечник для увеличенного срока службы Двух-компонентная рукоятка с рельефной поверхностью |
13. | 1-10-0057 |
Ножницы монтажные с серрейторным лезвием Greenlee. Резка медного и алюминиевого провода, пластмас, кевларовых нитей. Лезвие с серрейторной (зубчатой) заточкой. Зачищающие V-образные прорези для снятия изоляции с провода 0.4 – 0.9 мм. |
14. | ST-1-15-122 |
Ножовка по металлу "ENCLOSED GRIP" с пластмассовой рукояткой. Сплошная стальная рама прямоугольного сечения для высокой прочности Система натяжения полотна с гайкой-барашком Усилие натяжения полотна до 102 кг 4 возможных положения полотна (вертикальное и горизонтальное пиление) Поставляется со стандартным полотном из молибденовой быстрорежущей стали |
15. | EN-E9713 |
Пинцет прямой Длина инструмента: 135 мм Материал инструмента: нержавеющая сталь |
16. | ST-STHT0-74454 |
Пассатижи Control-Grip. Кованые из углеродистой стали. Индукционно закаленные губки. Специальный механизм для плавного открывания / закрывания челюстей. Все открытые стальные части защищены от коррозии. Эргономичная форма накладок на ручках, зоны с различной жесткостью. Длина 180 мм. |
17. | ST-0-30-487 |
Рулетка измерительная. Длина 3 м Эргономичный пластиковый корпус Зажим для крепления рулетки к поясу Подвижный крючок True Zero для точных внутренних и внешних измерений Класс точности II |
18. | 120808-00037 |
Brady BFS-10 - ручка-маркер капиллярная Маркировка кабелей и проводов. Паста маркера устойчива к маслам, выцветанию и истиранию. Цвет маркера черный. |
19. | FIS-34-55 |
FIS Kim-Wipes - безворсовые салфетки (280 шт) Количество салфеток в 1 пачке: 280 штук. Цвет: белый. Размер салфетки в развернутом виде: 112 х 214 мм (4.4" x 8.4") Удобная коробка для последовательного извлечения салфеток Поглощает на 18% больше воды, чем аналогичные подобные продукты Абсорбирует воду на 24% быстрее Низкая ворсистость, нежная текстура для бережной протирки |
20. | FK-28 |
Стриппер для снятия внешней полимерной оболочки кабеля диаметром от 6 до 28 мм. Kabifix FK-28 Поперечный, продольный и спиральный рез оболочки. Для кабеля с внешним диаметром от 6 до 28 мм. Закаленное лезвия. Прочный корпус. Может использоваться для резки ПВХ-труб |
21. | PT-1171 |
Стриппер для оптического кабеля (5 в 1) Пять отверстий для зачистки защитных покрытий оптического волокна Удаление внешней оболочки ВОК диаметром 2,0-2,4 мм, 2,8-3,0 мм и 2,0-3,0 мм. Удаление буферного и акрилового покрытия волокна 900/125 мкм и 250/125 мкм. Текстурированные рукоятки исключают проскальзывание инструмента при работе. Заводская калибровка, не требует подстройки. Замок для фиксации рукояток. |
22. | PT-1822 |
Greenlee 1822 - инструмент для снятия внешней изоляции с кабелей 4.5 - 25 мм. Удаление оболочки с кабеля диаметром 4.5 - 25 мм Поперечный и продольный рез Регулировка скобы под разный диаметр кабеля Регулировка глубины реза Заменяемые лезвия |
23. |
SL-61000 |
StreamLight Trident SL-61000 (SL-61050) - налобный светодиодный фонарь. Поворотный механизм для изменения угла наклона лампы (до 90°) Три режимами работы Источники света: светодиод C4 LED и 3 белых светодиода 5 мм Световой поток – до 80 люменов Расстояние свечения до 126 м. Продолжительность работы – до 53 часов Ударопрочный, водонепроницаемый IPX4 Индикатор низкого заряда батареи Три батареи типа «ААА» (входят в комплект поставки) |
24. | KL-905L |
KL-905L - прочная сумка для инструмента. Материал: особо прочный нейлон, Влагостойкое основание. 2 основных отсека на молнии. 11 карманов под губцевый инструмент. 12 посадочных мест для отверток, пинцетов. 3 кармана на молнии для мелких комплектующих. 5 дополнительных карманов для инструмента или аксессуаров. Предусмотрено место для размещения документации, ноутбука, ручек. Держатель для ключей, съемная паллета. Внутренние размеры: 440 x 320 x 180 мм, внешние размеры: 450 x 340 x 200 мм. |
25. | JIC-S-41 |
Тип шлица: Phillips (крест), Slotted (прямой). Размеры крестовых бит Phillips: PH0, PH00. Размеры прямых бит Slotted: 1/8" (3.18 мм), 1/16" (1.58 мм). Клипса держатель. Цвет: синий. Длина: 133 мм. Вес: 14 гр. |
26. | JIC-22035 |
Щуп для работы на кроссе, изолированный Jonard Probe Pic. Материал: пластиковый (диэлектрический). Крючок из проволоки в изоляции Г образной формы, диаметром 1.6 мм. Плоский захват для провода: ширина 4.7 мм, толщина 1.6 мм Длина инструмента 177 мм. Цвет: желтый. |
Наборы серии SK- собираются из комплектующих следующих производителей: Greenlee, Stanley, Streamlight, Ilsintech, 3М, Jonard, Jensen, Pressmaster, FIS, Klauke, Arrow, Grandway, Endura. В случае отсутствия основной комплектующей набора на момент его сборки, допускается использование равноценного аналога, схожего по техническим характеристикам. Список производителей аналогов основных комплектующих при этом остается неизменным.
Комплектация набора инструментов НИМ-Эксперт-М: |
|||
№ | Наименование | Артикул | |
1. | Дозатор для спирта 250мл с помпой | ROS-130707-00031 | |
2. | Кабелерез Endura E5284 (Cr-V; кабель 1 - 13 мм; длина 250 мм) | EN-E5284 | |
3. | Набор отверток Endura E1172 (Cr-Mo), 8 шт | EN-E1172 | |
4. | Ножовка по металлу Endura E7054 (393 мм) | EN-E7054 | |
5. | Газ для горелок LUXLITE 220 мл ISObutane | ROS-2505 | |
6. | Маркеры для кабеля наклеивающиеся WMB-3 | WMB-3 | |
7. | Ножницы монтажные | 1-10-0057 | |
8. | Стриппер PT-1171 (5 в 1) | PT-1171 | |
9. | Горелка-насадка газовая TORCH 915 пьезоподжиг | ROS-TORCH-915 | |
10. | Стриппер Endura E5803 (0,6-2,6 мм) | EN-E5803 | |
11. | Бокорезы Endura E5381 в исполнении VDE, 152 мм | EN-E5381 | |
12. | Пассатижи Endura E5352 (German Style; Cr-V, 176 мм) | EN-E5352 | |
13. | Перманентный быстросохнущий маркер Brady BFS-10, толщина пера 0.75 мм | BR-BFS-10 | |
14. | Жидкость для снятия гидрофобного заполнителя D'GEL, 1 литр | ROS-00026 | |
15. | Сумка для инструмента Endura E8349 (430x230x280 мм) | EN-E8349 | |
16. | Paladin Tools PA1915 - крючок для работы на кроссе | PT-1915 | |
17. | Изоляционная лента Endura E9721 (винил; черная; 18мм x 9м) | EN-E9721 | |
18. | Jonard S-41 - мини отвертка 4 в 1 (PH0, PH00, SL 1.6 и 3.2 мм) в виде ручки с клипсой | JIC-S-41 | |
19. | Универсальный стриппер 4,5-25 мм | PT-1822 | |
20. | Рулетка измерительная Endura E8011 (3м; 16мм) | EN-E8011 | |
21. | Нож кабельный Endura E7022 (121 / 80 мм) | EN-E7022 | |
22. | Пинцет Endura E9713 | EN-E9713 | |
23. | Фонарь налобный Endura E9392 (2 Вт) | EN-E9392 | |
24. | Салфетки безворсовые Chemtronics 6704F (102х102 мм; 100 шт) | TE-6704F |
Оригинальные наборы СвязьКомплект собираются исключительно из профессиональных инструментов и приборов следующих производителей (торговых марок): TEMPO, Grandway, Endura,Paladin Tools, Chemtronics.
Производитель оставляет за собой право вносить незначительные изменения в состав набора.
