Набор инструментов для монтажа оптического кабеля НИМ-мини

Набор инструментов для монтажа оптического кабеля НИМ-мини
Артикул: НИМ-мини
Цена:
28 567.56 ₽
Купить
В наличии: 51
Гарантия: 12 мес.
Оплата: наличный/безналичный расчет, банковские карты.
Доставка: самовывоз со склада (бесплатно), курьер по Москве, доставка транспортной компанией по России.
Скидки
Закрыть
от 0 ₽
28 567.56 ₽
Вопрос менеджеру
Описание
Технические характеристики
Основные функции
Применение
Опции и аксессуары

НИМ-мини - комплект минимально необходимого инструмента для разделки оптического кабеля.

Назначение набора НИМ-мини: разделка внешней жёсткой оболочки кабеля, удаление стальных силовых и несущих элементов кабеля, резка кевларовых нитей, снятие защитных оптических модулей, зачистка лакового покрытия оптических волокон, сборка/разборка телекоммуникационного оборудования. Набор поставляется в компактной прочной сумке для инструментов из ткани "Oxford". Габариты: 320 x 220 x 260 мм.

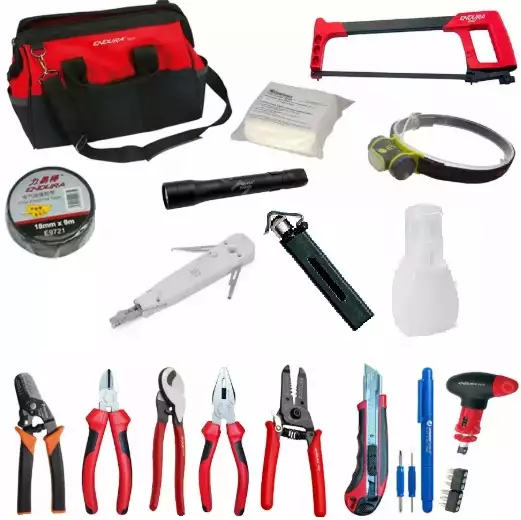

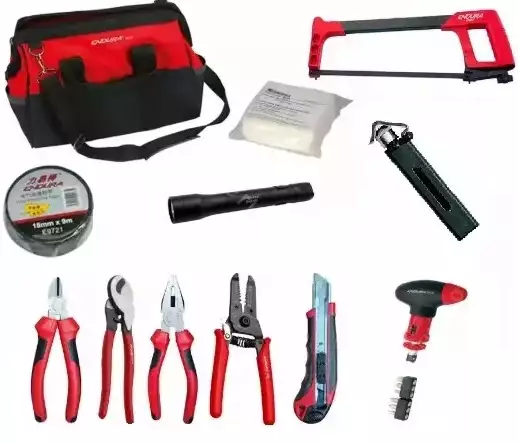

Комплект поставки набора НИМ-мини:

  1. Стриппер Kabifix FK-28 для снятия изоляции с кабеля 6 - 28 мм (FK-28 (200530))
  2. Стриппер для снятия изоляции с провода, резак, сталь 50 HRC, 0.64 - 2.6 мм (JIC-1022)
  3. Стриппер для оптоволокна 3 в 1: 125/250 мкм, 900 мкм, 1.6 - 3 мм (JIC-375)
  4. Пассатижи эргономичные Cr-V сталь, 152 мм (EN-E5351)
  5. Бокорезы эргономичные Cr-V сталь, 150 мм (EN-E5242)
  6. Тросорез кованый для стального тросса и проволоки до 6 мм (JIC-WRC-14)
  7. Нож эргономичный с выдвижным лезвием, пенал на 5 лезвий (EN-E7017)
  8. Ножницы монтажные для резки кевларовых нитей и медного провода (JIC-ES-1964)
  9. Отвертка универсальная 4 в 1: крест PH1 и PH2, прямая 4 и 6 мм (EN-T6105)
  10. Отвертка прецизионная 4 в 1 с клипсой: PH0, PH00, SL 1.6 и 3.2 мм (JIC-S-41)
  11. Щуп - крючок Probe Pic для работы на кроссе, изолированный (JIC-22035)
  12. Дозатор для спирта с помпой MENDA, полипропиленовый, 250 мл (FIS-F1007PL)
  13. Салфетки безворсовые Kim-Wipes для протирки волокна, лабораторные (280 штук) (FIS-34-55)
  14. Изоляционная лента виниловая черная, 9 м х 18 мм (EN-E9721)
  15. Фонарь LED (Osram), 120 люменов, текстурированный алюминий, сменный фокус (JIC-FL-2000)
  16. Сумка Stanley Basic для инструментов, 30 x 13 x 25 см (ST-1-93-330)



   Оригинальные наборы СвязьКомплект собираются исключительно из профессиональных инструментов и приборов следующих производителей (торговых марок): Greenlee, TEMPO, Klauke, Jonard Tools, Jensen, FIS, Pressmaster, Stanley, Streamlight, 3М, Grandway, Endura, Kabifix, Softing IT Networks, VIAVI, TEMPO, Paladin Tools, Chemtronics. Использование комплектующих других производителей не допускается.
   В случае отсутствия основных комплектующих набора, могут быть использованы равноценные замены, аналогичные по техническим характеристикам и только от производителей (торговых марок) входящих в вышеуказанный перечень.

Назначение набора НИМ-Мини:

  • Снятие внешней изоляции с круглого кабеля (разделка кабеля)
  • Снятие изоляции с провода (зачистка)
  • Зачистка оптического волокна от буферного покрытия 250 мкм, 900 мкм, 2 - 3 мм
  • Монтажные работы. Удержание деталей различной формы, изгибание проволоки
  • Монтаж-демонтаж оборудования. Разрезание кабеля, провода, проволоки
  • Резка стальных тросов и проволоки, удаление жестких силовых элементов кабеля
  • Резка изоляции кабеля и других материалов
  • Резка защитных кевларовых нитей, медной проволоки, кабельных стяжек, пластика
  • Монтажные работы. Завинчивание и отвинчивание крепёжных изделий с резьбой
  • Работа на кроссе и в сплайс кассетах
  • Порционная подача изопропилового спирта для протирки оптоволокна
  • Очистка волокна, протирка линз, объективов, стекол и деликатных поверхностей
  • Герметизация соединений, создание изолирующего слоя
  • Подсветка темных объектов
  • Организованное хранение инструментов

Технические характеристики комплектующих набора НИМ-Мини:

Наименование Артикул
1 Стриппер для полимерной оболочки кабеля диаметром от 6 до 28 мм.
Поперечный, продольный и спиральный рез оболочки.
Для кабеля с внешним диаметром от 6 до 28 мм.
Закаленное лезвия.
Прочный корпус.
Может использоваться для резки ПВХ-труб
FK-28 (200530)
2 Инструмент для снятия изоляции с проводов 0.64 - 2.6 мм
Снятие изоляции с проводов 0.64 - 2.6 мм (10-22 AWG).
Приспособление для резки провода.
Рукоятки с мягким покрытием.
Возвратная пружина.
Фиксатор закрытого положения.
JIC-1022
3 Стриппер для зачистки оптического волокна JIC-375
Снятие покрытия с патч-корда диаметром 2-3 мм.
Снятие покрытия с пигтейла - 900 мкм.
Снятие буферный слой (лака) 250 мкм. с оптического волокна 125 мкм.
Рукоятка из термопластичного каучука.
Цвет рукояти Желтый.
Длина 152 мм. Вес 140 г.
JIC-375
4 Пассатижи
Длина инструмента: 152 мм
Исполнение: German Style
Легированная хром-ванадиевая сталь (Cr-V)
Эргономичная форма
Двухкомпонентные нескользящие рукоятки
Насечка на плоской части губок
Выемка с зубцами для захвата цилиндрических деталей
Резак для проволоки, длина кромки 12 мм
Длина губок от шарнира: 35 мм
Ширина губок: 9 мм
Вес: 250 г
EN-E5351
5 Бокорезы
Длина инструмента: 150 мм
Исполнение: Japanese Style
Легированная хром-ванадиевая сталь (Cr-V)
Эргономичная форма
Двухкомпонентные нескользящие рукоятки
Длина режущей кромки: 20 мм
Плавный ход челюстей
EN-E5242
6 Тросорез кованый для перекусывания стальных тросов и проволоки до 6 мм
Резка мягкой проволоки до 6 мм
Резка жесткого стального троса до 5 мм
Резка пружинной проволоки до 2.4 мм
Возвратная пружина
Прецизионная шлифовка челюстей
Изготовлены методом ковки
Замок петлевого типа для рукояток
Общая длина: 203 мм
Длина челюсти: 12 мм
Толщина челюсти: 12 мм
Ширина челюсти: 28,5 мм
Вес 0.38 кг
JIC-WRC-14
7 Нож с выдвижным лезвием
Выемки под пальцы для лучшего хвата
Длина в сложенном состоянии: 170 мм
Рукоятка: пластик с резиновыми накладками
Встроенный пенал на пять запасных лезвий
Автоматический захват нового лезвия из пенала
Кнопка для извлечения пенала из рукоятки
Габариты лезвия: 18 х 100 х 0,5 мм.
Количество секций в лезвии: 8 шт
EN-E7017
8 Ножницы для резки кевларовых нитей и медной проволоки
Ножи из хром-ванадиевой стали.
Два V-образных паза для снятия изоляции с проводов от 0.5 до 1 мм.
Лезвие с серрейторной (зубчатой) заточкой.
Напильник-скребок на внешней стороне лезвия.
Полированный никелированный корпус.
Вес 130 г.
Длина 130 мм.
JIC-ES-1964
9 Универсальная отвертка с двумя сменными жалами
Жало двустороннее: плоский шлиц 4 мм, крестообразный шлиц Phillips PH1
Жало двустороннее: плоский шлиц 6 мм, крестообразный шлиц Phillips PH2
Двухкомпонентная текстурированная рукоятка
EN-T6105
10 Мини отвертка 4 в 1 (PH0, PH00, SL 1.6 и 3.2 мм)
Форм фактор: внешний вид напоминает шариковую ручку.
Колпачки закрывающие биты с обоих сторон.
Тип шлица: Phillips (крест), Slotted (прямой).
Размеры крестовых бит Phillips: PH0, PH00.
Размеры бит с прямым шлицем Slotted: 1/8" (3.18 мм), 1/16" (1.58 мм).
Клипса держатель.
Цвет: синий.
Длина: 133 мм.
Вес: 14 г.
JIC-S-41
11 Щуп для работы на кроссе, изолированный Jonard Probe Pic.
Щуп пластиковый диэлектрический.
Длина инструмента 17,7 см.
Крючок из проволоки в изоляции Г – образной формы, диаметром 1,6 мм.
Вторая сторона сужена до 4,7 мм в ширину и 1,6 мм. в толщину.
Выемки для захвата провода.
Рифленая поверхность.
Цвет: желтый.
JIC-22035
12 Дозатор для спирта с помпой MENDA 250 мл
Порционная подача спирта при смачивании безворсовых салфеток.
Блокирующий помпу поворотный замок для транспортировки.
Материал: полиэтилен высокой плотности (Polypropylene).
Подходит для многих растворителей.
Частично прозрачная бутылка для контроля остатка жидкости.
Легкое наполнение бутылки.
Защитная крышка.
Цвет: белый.
Объем: 250 мл.
FIS-F1007PL
13 Безворсовые салфетки Kim-Wipes (280 шт)
Количество салфеток в 1 пачке: 280 штук. Цвет: белый.
Размер салфетки в развернутом виде: 112 х 214 мм (4.4" x 8.4")
Удобная коробка для последовательного извлечения салфеток
Поглощает на 18% больше воды, чем аналогичные подобные продукты
Абсорбирует воду на 24% быстрее
Низкая ворсистость, нежная текстура для бережной протирки
FIS-34-55
14 Изоляционная лента виниловая черная
Назначение: восстановление изоляционного покрытия проводов и кабелей
Устойчива к холоду, имеет хорошую адгезию
Материал: поливинилхлорид
Длина: 9м
Ширина 18 мм
Цвет: черный
EN-E9721
15 Фонарь LED, 120 люменов, алюминий, настраиваемый фокус
Источник света: светодиод Osram LED.
Световой поток: 120 Люменов.
Материал изготовления: текстурированный алюминий с покрытием.
Световое пятно: регулируемое.
Элемент питания: батарейка АА - 1 шт.
Страховочный ремешок на руку в комплекте
Длина 96 мм.
Диаметр 26 мм.
Вес 98 г
JIC-FL-2000
16 Сумка Stanley Basic (30 x 25 x 13 см)
Удобные мягкие ручки.
Дно из вспененной резины толщиной 6 мм для усиления.
8 внутренних и 2 наружных кармана.
Сетчатый карман для разных мелких предметов.
Прочная износостойкая нейлоновая ткань 600 х 600 денье.
Размеры 30 x 25 x 13 см
ST-1-93-330
