Набор инструментов для монтажа магистрального оптического кабеля SK-VOLS-PROF-M

Набор инструментов для монтажа магистрального оптического кабеля SK-VOLS-PROF-M
Артикул: SK-VOLS-PROF-M
Цена:
51 076.04 руб.
Купить
Запросить срок поставки
Гарантия: 12 мес.
Скидки
Закрыть
от 0 руб.
51 076.04 руб.
Вопрос менеджеру
Описание
Технические характеристики
Основные функции
Применение
Опции и аксессуары

SK-VOLS-PROF-M - набор инструментов для монтажа магистрального оптического кабеля.

Этот профессиональный комплект для монтажа ВОЛС собран из специализированных компонентов от ведущих производителей. Он используется для подготовки к сварке бронированного, подвесного и внутри-объектового волоконно оптического кабеля. Набор содержит инструмент для снятия верхней изоляции кабеля из ПВХ, полиэтилена, или резины диаметром до 29 мм. Силовые элементы из стальной проволоки и даже стальные несущие тросы подвесных кабелей, легко режутся специальными тросокусами, или усиленными бокорезами. Ножницы из высоко углеродистой стали, твердостью 58-60 HRC по шкале Роквелла, специально созданы для резки защитных кевларовых и упрочняющих арамидных нитей.

Очитка кабеля от гидрофобного заполнителя проводится специальной жидкостью (Д-гелем), известную под народным именем "апельсинчик", из-за характерного запаха цитрусовых. Удалить модули поможет стриппер ножничного типа для трубок 0.64 - 2.6 мм. Также, у Вас будет возможность срезать фрагменты модуля без полного его удаления, используя стриппер прищепку для продольного и поперечного реза.

Сами волокна можно зачистить от буферного слоя оптическим стриппером и протереть безворсовыми салфетками, смачивая их изопропиловым спиртом через порционный дозатор с помпой. Тонкий изолированный щуп с крючком Probe Pic будет помогать укладывать волокна на сплайс-касету.

В наборе есть редкие и нужные кабель-ножницы с одним узким лезвием, которые позволяют загнать его под изоляцию с экраном, например, гофрированную стальную ленту, и резать ее вдоль. Это облегчает процедуру соединения экранов разрезанного кабеля в муфте, для сохранения его непрерывности.

В состав набора SK-VOLS-PROF-M также входят и другие незаменимые при монтаже оптического кабеля компоненты. Весь инструмент упакован в очень хорошую сумку органайзер со съемной паллетой и множеством внутренних и внешних карманов разных размеров. Габариты вместительной сумки 450 x 340 x 200 мм.

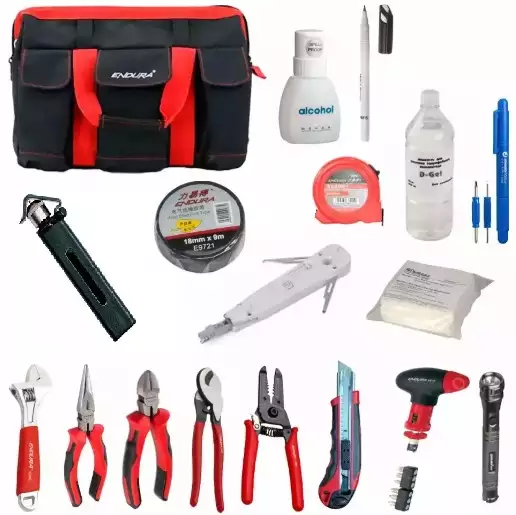

Комплект поставки набора инструментов SK-VOLS-PROF-M:

  1. Стриппер с крюком для снятия изоляции с кабеля 4.5 - 29 мм (JIC-CST-1900)
  2. Стриппер для снятия изоляции с проводов 0.64 - 2.6 мм (JIC-1022)
  3. Стриппер для оптоволокна 125, 250, 900 мкм, 1.6 - 3 мм (JIC-375)
  4. Стриппер прищепка Jonard для резки модуля и трубок 1.2 - 7.5 мм (JIC-CSR-1575)
  5. Тросорез кованый для стальных тросов и проволоки до 6 мм (JIC-WRC-14)
  6. Усиленные бокорезы с высоким соотношением плеч рычага, 210 мм (JIC-2288)
  7. Ножницы для продольной резки кабеля с металлическим экраном (JIC-TS-850)
  8. Ножницы Jonard из высокоуглеродистой стали, эргономичные (JIC-186)
  9. Чехол на пояс для стриппера буферного слоя и ножниц для резки кевлара (JIC-H-60)
  10. Нож с выдвижным лезвием Stanley (ST-0-10-018)
  11. Длинногубцы с кусачками, длина 171 мм (JIC-842)
  12. Ключ гаечный разводной Stanley 150 мм (ST-0-90-947)
  13. Отвертка универсальная 6 в 1 (крест, прямой шлиц, гаечный ключ) (JIC-SD-61)
  14. Мини отвертка 4 в 1 (PH0, PH00, SL 1.6 и 3.2 мм) в виде ручки с клипсой (JIC-S-41)
  15. Щуп Probe Pic для кросса, изолированный (JIC-22035)
  16. Салфетки Kim-Wipes безворсовые для протирки волокна (280 штук)  (FIS-34-55)
  17. Лупы увеличительные FIS: 2x, 3x, 5x, 7x, 10x (5 шт) (FIS-47995)
  18. Изолента черная 20 м, 19 х 0,13 мм, 3M Temflex™ 1300 (120805-00022)
  19. Дозатор для спирта пластмассовый с помпой 250 мл  (FIS-F1007PL)
  20. D-Gel - жидкость для удаления гидрофобного заполнителя, 1 литр (ROS-00026)
  21. Рулетка с захватом True-Zero для точных измерений, 5 м (ST-0-30-697)
  22. Фонарь с LED Osram, 120 люменов, текстурированный алюминий (JIC-FL-2000)
  23. Сумка-органайзер, 2 отсека, 19 карманов, 12 посадочных мест, 450 x 340 x 200 мм (KL905L)



   Оригинальные наборы СвязьКомплект собираются исключительно из профессиональных инструментов и приборов следующих производителей (торговых марок): Greenlee, TEMPO, Klauke, Jonard Tools, Jensen, FIS, Pressmaster, Stanley, Streamlight, 3М, Grandway, Endura, Kabifix, Softing IT Networks, VIAVI, TEMPO, Paladin Tools, Chemtronics. Использование комплектующих других производителей не допускается.
   В случае отсутствия основных комплектующих набора, могут быть использованы равноценные замены, аналогичные по техническим характеристикам и только от производителей (торговых марок) входящих в вышеуказанный перечень.

Назначение комплекта для монтажа ВОЛС SK-VOLS-PROF-M:

  • Снятие верхней изоляции кабеля из ПВХ, полиэтилена, или резины диаметром до 29 мм.
  • Удаление силовых элементов или брони из стальной проволоки.
  • Резка стальных несущих тросов подвесных кабелей.
  • Резка защитных кевларовых и упрочняющих арамидных нитей.
  • Организация непрерывности экрана кабеля в муфтах.
  • Очистка кабеля от гидрофобного заполнителя.
  • Удаление оптических модулей и защитных трубок.
  • Удаление фрагментов модуля или трубок для организации "отводов" волокна.
  • Зачистка волокна от буферного лакового покрытия.
  • Очистка волокна от остатков лака.
  • Порционная подача изопропилового спирта.
  • Укладка оптического волокна на сплайс кассету.
  • Сборка/разборка оптических муфт и патч-панелей.
  • Подсветка темных объектов.

Технические характеристики комплектующих набора SK-VOLS-PROF-M:

Артикул Описание

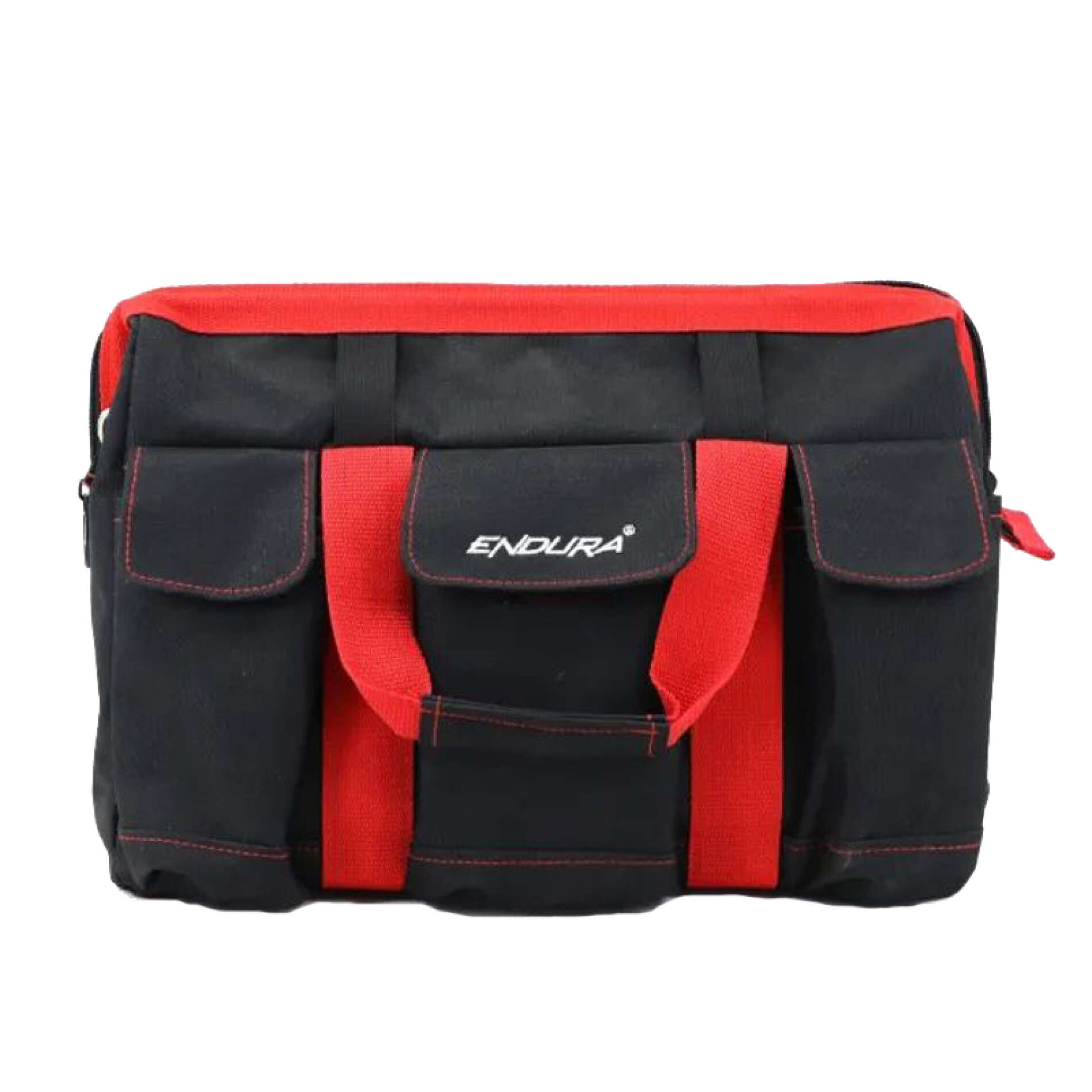

1. KL905L
KL-905L - прочная сумка для инструмента.
Материал: особо прочный нейлон, Влагостойкое основание.
2 основных отсека на молнии.
11 карманов под губцевый инструмент.
12 посадочных мест для отверток, пинцетов.
3 кармана на молнии для мелких комплектующих.
5 дополнительных карманов для инструмента или аксессуаров.
Предусмотрено место для размещения документации, ноутбука, ручек.
Держатель для ключей, съемная паллета.
Внутренние размеры: 440 x 320 x 180 мм, внешние размеры: 450 x 340 x 200 мм.
2. JIC-1022
Инструмент для снятия изоляции с проводов 0.64 - 2.6 мм
Снятие изоляции с проводов 0.64 - 2.6 мм (10-22 AWG)
Приспособление для резки провода
Рукоятки с мягким покрытием
Возвратная пружина
Фиксатор закрытого положения
3. JIC-WRC-14
Тросорез кованый для перекусывания стальных тросов и проволоки до 6 мм
Резка мягкой проволоки до 6 мм
Резка жесткого стального троса до 5 мм
Резка пружинной проволоки до 2.4 мм
Возвратная пружина
Прецизионная шлифовка челюстей
Изготовлены методом ковки
Замок петлевого типа для рукояток
Общая длина: 203 мм
Длина челюсти: 12 мм
Толщина челюсти: 12 мм
Ширина челюсти: 28,5 мм
Вес 0.38 кг

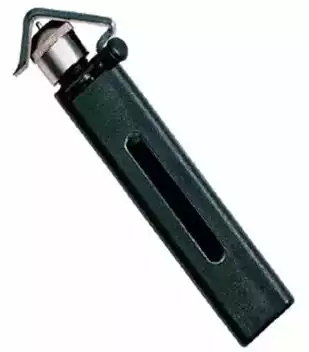

4. JIC-CST-1900
Стриппер с крюком для снятия изоляции с кабеля 4.5 - 29 мм
Тип реза: продольный, спиральный и круговой
Назначение: снятие внешней изоляции кабеля
Диаметр кабеля: 4.5 - 29 мм
Материал рабочих частей: металл
Регулировка глубины реза
Заменяемые лезвия
Длина: 133.35 мм
Вес: 135.63 гр
5. JIC-SD-61
Отвертка универсальная 6 в 1 (крест, прямой шлиц, гаечный ключ)
Функции: крестовая отвертка, плоская отвертка и гаечный ключ
Размер крестовой отвертки Phillips: PH1 и PH2
Размер плоской отвертки 3/16"(4.76 мм) и 9/32" (7.14 мм)
Размер гаечного ключа: 5/16 "(~8 мм) и 1/4" (~6 мм)
В стандартном комплекте: Phillips: # 1, # 2, Slotted: 9/32, 3/16 ", Nut Driver: 5/16, 1/4"
Устойчивый к коррозии вал
Намагниченные наконечники
Ручка из мягкой резины
Отделка: полированная
Стандарты: ASME / ANSI
Общая длина 190.5 мм
Масса 179.62 г
6. JIC-S-41
Мини отвертка 4 в 1 (PH0, PH00, SL 1.6 и 3.2 мм) в виде ручки с клипсой
Тип шлица: Phillips (крест), Slotted (прямой).
Размеры крестовых бит Phillips: PH0, PH00.
Размеры прямых бит Slotted: 1/8" (3.18 мм), 1/16" (1.58 мм).
Клипса держатель.
Цвет: синий.
Длина: 133 мм.
Вес: 14 гр.
7. JIC-375
Стриппер для зачистки оптического волокна JIC-375
Снятие покрытия с патч-корда диаметром 2-3 мм.
Снятие покрытия с пигтейла - 900 мкм.
Снятие буферный слой (лака) 250 мкм. с оптического волокна 125 мкм.
Рукоятка из термопластичного каучука.
Цвет рукояти Желтый.
Длина 152 мм. Вес 140 г.
8. JIC-2288
Усиленные бокорезы с высоким соотношением плеч рычага, 210 мм
Тип реза: диагональный
Усиленная конструкция
Материал: хром-ванадиевая сталь
Толщина челюсти 11.11 мм
Длина челюсти 22.23 мм
Ширина челюсти 30.16 мм
Цвет ручки: красный
Длина 209.55 мм
Вес 391,45 гр
9. JIC-TS-850
Ножницы для продольной резки кабеля с металлическим экраном
Удобен при установки переходных соединителей экрана при монтаже муфт
Продольный рез экранированного кабеля
Игольчатая форма одного лезвия
Хром-ванадиевая сталь со специальной закалкой и шлифовкой лезвия
Эргономичные ручки с защелкой закрытого положения
Спиральная стальная пружина
Длина: 216 мм
Вес: 359 грам
10. JIC-CSR-1575
Стриппер прищепка Jonard CSR-1575
Тип реза: продольный и поперечный
Разделка оптического кабеля, модуля, защитных трубок от 1.2 до 7.5 мм.
Регулируемая глубина реза изоляции
Съемный V-образный блок. Заменяемые лезвия.
Вес 60 г.
11. JIC-22035
Щуп для работы на кроссе, изолированный Jonard Probe Pic.
Цвет: желтый.
Материал: пластиковый (диэлектрический).
Сторона 1: крючок из проволоки в изоляции Г – образной формы, диаметром 1.6 мм.
Сторона 2: ширина 4.7 мм, толщина 1.6 мм, имеет выемки для захвата провода.
Длина инструмента 177 мм.
12. JIC-842
Длинногубцы с кусачками, длина 171 мм
Производитель: Jonard Tools
Материал: хром ванадиевая сталь
Общая длина: 171 мм
Длина губок: 47.63 мм
Толщина губок: 9.53 мм
Ширина губок: 17.46 мм
Длина резака: 12.7 мм
Цвет: желтый
Вес: 210 гр
13. FIS-34-55
FIS Kim-Wipes - безворсовые салфетки (280 шт)
Количество салфеток в 1 пачке: 280 штук. Цвет: белый.
Размер салфетки в развернутом виде: 112 х 214 мм (4.4" x 8.4")
Удобная коробка для последовательного извлечения салфеток
Поглощает на 18% больше воды, чем аналогичные подобные продукты
Абсорбирует воду на 24% быстрее
Низкая ворсистость, нежная текстура для бережной протирки
14. FIS-47995
Лупы увеличительные - 5 шт.
Кратность: 2x, 3x, 5x, 7x, 10x.
Материал корпуса: легкий пластик.
Количество: 5 шт
15. FIS-F1007PL
Дозатор для спирта с помпой
Порционная подача спирта при смачивании без ворсовых салфеток.
Защитная крышка.
Поворотный замок исключающим случайное нажатие при транспортировке.
Вместимость 226 г.
16. JIC-FL-2000
Фонарь LED, 120 люменов, алюминий, настраиваемый фокус
Источник света: светодиод Osram LED.
Световой поток: 120 Люменов.
Материал изготовления: текстурированный алюминий с покрытием.
Световое пятно: ругулируемое.
Элемент питания: батарейка АА - 1 шт.
Страховочный ремешок на руку в комплекте
Длина 96 мм.
Диаметр 26 мм.
Вес 98 гр.
17. ST-0-30-697
Рулетка измерительная Bimat 5 м х 19 мм.
Покрытие "Tylon" обеспечивает высокую устойчивость ленты к износу
Эргономичный корпус из двух материалов с мягкими на ощупь частями
Фиксатор ленты, Зажим для крепления к поясу
Крючок "True-Zero" для точных внутренних и внешних измерений
Класс точности II
18. ST-0-10-018
Нож "INTERLOCK" С 18-мм лезвием с отламывающимися сегментами.
Длина 165 мм.
Высокопрочный металлический корпус
Эргономичная форма, исключающая проскальзывание в руке
Эффективная блокировка лезвия винтом в задней части корпуса
19. 120805-00022
Изоляционная лента 3M Temflex™ 1300, черная, 20 м, 19 х 0,13 мм
Материал: черный диэлектрический поливинилхлорид
Толщина 0,13 мм, Ширина 19 мм, Длина 20 м.
Клеевой слой на основе каучука, чувствительный к давлению
Совместима с изоляцией из твердых диэлектриков
Стойкость к истиранию, воздействию влаги, щелочей, кислот и погодным условиям
Пригодна для использования внутри помещений и на открытом воздухе
Лента соответствует стандарту IEC 60454-3-1 - 1/F-PVCP/602
20. ROS-00026
D-Gel - жидкость для удаления гидрофобного заполнителя (1 литр)
Жидкость для удаления гидрофобного заполнителя (1 л)
Низкая летучесть. Безопасен для ПВХ-пластиков и оптического волокна.
Хорошие моющие свойства по отношению к маслам, жирам, саже .
Удаляет силиконовые гидрофобизирующие наполнители при зачистке кабеля.
Не проводит электрический ток. Температура вспышки более 60°С.
Не вызывает коррозии металлических поверхностей.
Не содержит хлорированных углеводородов, разрушающих озоновый слой.
Обладает водо-вытесняющими свойствами.
21. ST-0-90-947
Ключ гаечный разводной "MaxSteel"
Изготовлены ковкой из хром-ванадиевой стали с фосфатированной поверхностью.
Рукоятка из двухкомпонентного мягкого материала.
Текущий рабочий размер отображается на измерительной шкале.
Точный и плавный регулятор.
Мягкая рукоятка из для лучшего комфорта и контроля инструмента.
Развод губок до 24 мм. Длина 150 мм.
22. JIC-186
Ножницы из высокоуглеродистой стали с эргономичными ручками
Ножи из высоко углеродистой нержавеющей стали (HRC 58-60)
Зубчатые нескользящие лезвия
Эргономичные двухкомпонентные (нейлон/сантопрен) рукоятки
Регулировочный винт с защитным колпачком
Вес 116 грамм. Длина 152 мм.
23. JIC-H-60
Формованный литой чехол с креплением на пояс для двух инструментов
Металлический крепеж на пояс с возможностью отстегивать чехол
Выполнен из прочного ПВХ-материала для долгой службы.
Оснащен 2-мя отделениями-формами для ножниц и стриппера.
Карман для ножниц подходит для инструмента с пластиковыми ручками.
Карманы могут использоваться для хранения других предметов.
Вес 159.67 г.
Габариты: Д = 58.4 мм x Ш = 53.3 мм x В = 132 мм.
  • Снятие верхней изоляции кабеля из ПВХ, полиэтилена, или резины диаметром до 29 мм.
  • Удаление силовых элементов или брони из стальной проволоки.
  • Резка стальных несущих тросов подвесных кабелей.
  • Резка защитных кевларовых и упрочняющих арамидных нитей.
  • Организация непрерывности экрана кабеля в муфтах.
  • Очистка кабеля от гидрофобного заполнителя.
  • Удаление оптических модулей и защитных трубок.
  • Удаление фрагментов модуля или трубок для организации "отводов" волокна.
  • Зачистка волокна от буферного лакового покрытия.
  • Очистка волокна от остатков лака.
  • Порционная подача изопропилового спирта.
  • Укладка оптического волокна на сплайс кассету.
  • Сборка/разборка оптических муфт и патч-панелей.
  • Подсветка темных объектов.

Снятие внешней изоляции кабеля. Видео.

Снятие буферного слоя с оптоволокна:

Стриппер для продольного и поперечного реза:

Комплектация набора инструментов SK-VOLS-PROF-M:

Наименование Артикул Производитель
1. Сумка для инструмента Klauke KL-905L (450 x 340 x 200 мм) KL905L Klauke
2. Инструмент для снятия изоляции с проводов 0.64 - 2.6 мм JIC-1022 Jonard
3. Тросорез кованый для стальных тросов и проволоки до 6 мм JIC-WRC-14 Jonard
4. Стриппер с крюком для снятия изоляции с кабеля 4.5 - 29 мм JIC-CST-1900 Jonard
5. Отвертка универсальная 6 в 1 (крест, прямой шлиц, гаечный ключ) JIC-SD-61 Jonard
6. Мини отвертка 4 в 1 (PH0, PH00, SL 1.6 и 3.2 мм) в виде ручки с клипсой JIC-S-41 Jonard
7. Стриппер для оптоволокна 125, 250, 900 мкм, 1.6 - 3 мм JIC-375 Jonard
8. Усиленные бокорезы с высоким соотношением плеч рычага, 210 мм JIC-2288 Jonard
9. Ножницы для продольной резки кабеля с металлическим экраном JIC-TS-850 Jonard
10. Стриппер прищепка Jonard для резки модуля и трубок 1.2 - 7.5 мм JIC-CSR-1575 Jonard
11. Щуп Probe Pic для кросса, изолированный JIC-22035 Jonard
12. Длинногубцы с кусачками, длина 171 мм JIC-842 Jonard
13. Безворсовые салфетки Kim-Wipes (280 шт) FIS-34-55 FIS
14. Лупы увеличительные FIS: 2x, 3x, 5x, 7x, 10x (5 шт) FIS-47995 FIS
15. Дозатор для спирта с помпой FIS FIS-F1007PL FIS
16. Фонарь LED, 120 люменов, прорезиненный алюминий JIC-FL-2000 Jonard
17. Рулетка Stanley 5 м ST-0-30-697 Stanley
18. Нож с выдвижным лезвием Stanley ST-0-10-018 Stanley
19. Изолента черная 20 м, 19 х 0,13 мм, 3M Temflex™ 1300 120805-00022
20. D-Gel - жидкость для удаления гидрофобного заполнителя (1 литр) ROS-00026 Поставщик
21. Ключ гаечный разводной 150 мм ST-0-90-947 Stanley
22. Ножницы из высокоуглеродистой стали, эргономичные JIC-186 Jonard
23. Чехол на пояс для стриппера буферного слоя и ножниц для резки кевлара JIC-H-60 Jonard
Товар добавлен в корзину
X
d
{code-word:code}
Количество:
{count}
{price}
< Продолжить покупки
В корзине
Товаров:
{total-count}
На сумму:
{total-summ}
Перейти в корзину >
